在excel中绘制自选图形

　　在Excel中绘制自选图形较为简单，先选择需要绘制的图形命令（也就是工具），然后在工作表中拖动鼠标即可完成图形的绘制。下面以绘制一个化学分子式的组成图为例介绍在excel中绘制自选图形的具体方法。

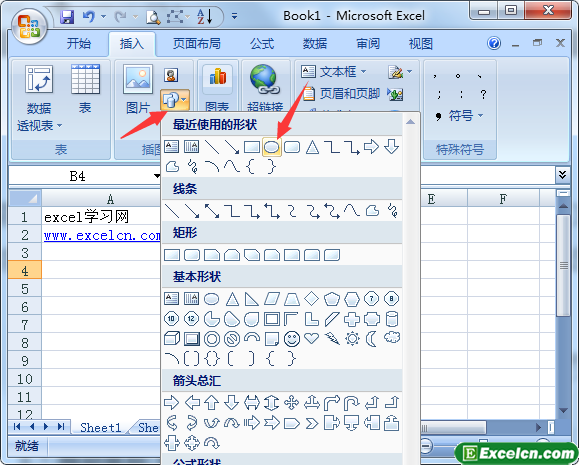

　　1、启动excel，选择“插入”一“图片”一“自选图形”命令，打开“自选图形”工具栏，在其中单击“基本形状”按钮，然后在弹出的下拉菜单中选择“椭圆”命令。

图1

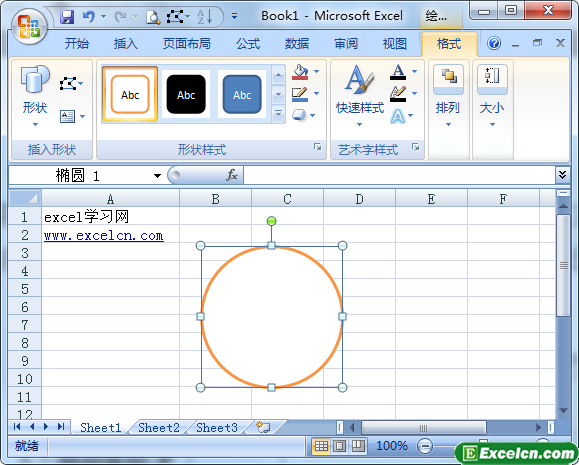

　　2、将鼠标移动到工作表中，当鼠标指针变成+形状时，按住【Shift】键，并按住鼠标不放，拖动鼠标绘制出一个圆形图形。

图2

　　3、在绘制的图形上右击，在弹出的快捷菜单中选择“添加文字”命令，在图形中将出现一文本框，然后在其中输入文本"H₂O水”。

　　4、单击“自选图形”工具栏中的“箭头总汇”按钮，在弹出的下拉菜单中选择“右箭头”命令。

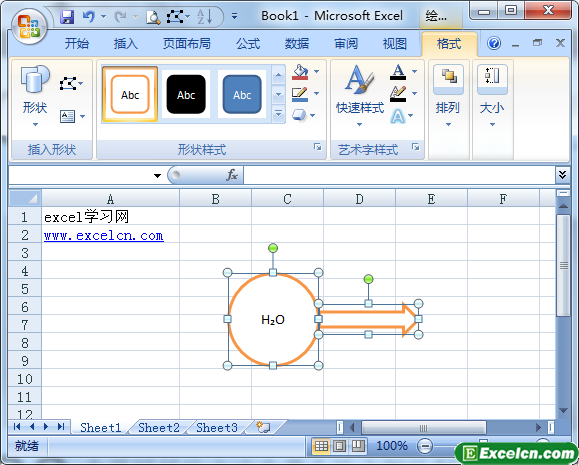

　　5、在工作表中圆形图形的右侧拖动鼠标绘制出一个向右的箭头。

图3

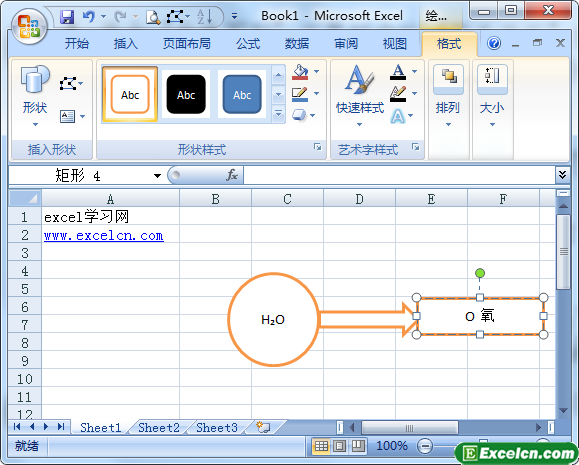

　　6、在用同样的方法在箭头的右侧绘制一个矩形图形，并在图形中输入文本“O 氧”。

图4

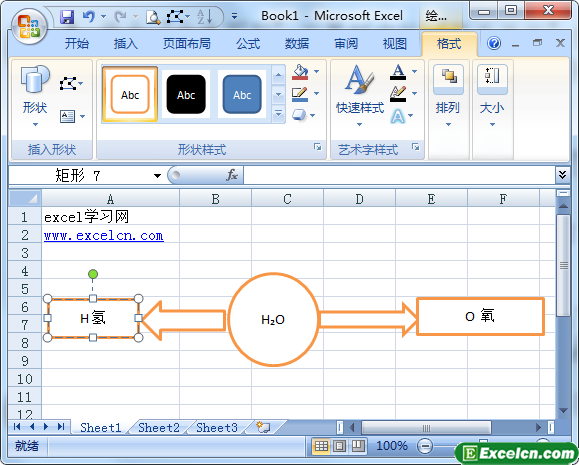

　　7、用同样的方法在圆形图形左侧绘制一个向左的箭头，并绘制一个矩形图形，在其中输入文本“H 氢”，完成自选图形的绘制。

图5

　　我们在excel中绘制自选图形的时候，在使用“椭圆”和“矩形”工具绘制图形时，按住【Shift】键再进行拖动，可以绘制出圆形和正方形图形。对于绘制的各类图形，用户也可对其大小、位置、宽度和高度进行调整，操作方法与前面介绍的相同。
