iphone4拆机图解

    苹果手机在全球各地都比较火热，特别是在iphone4出来以后，苹果手机被推上了一次前所未有的高潮，大家都是iphone手机非常贵，在维修的时候更是恐怖，其实iphone的维修非常的简单，我们自己买上工具根据iphone4拆机图解也可以修一修，自己动手丰衣足食，呵呵。

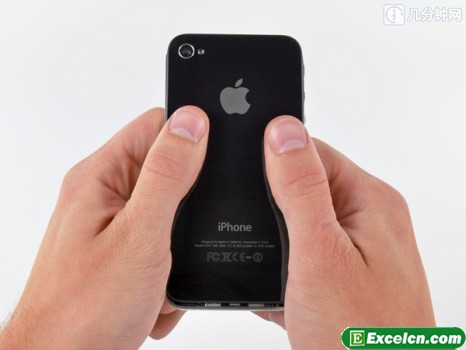

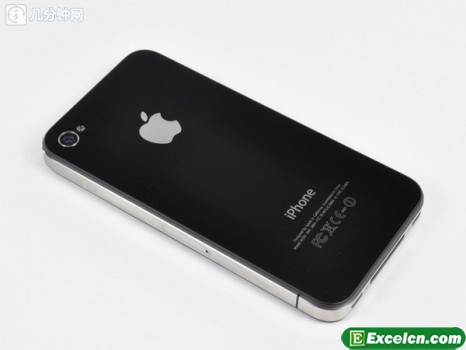

本次拆解的主角新版iPhone 4 A1332手机

iPhone 4的设计与过去的铝制和塑料材质的iPhone完全不同

四周的不锈钢边框不仅起到固定的作用，还有一个重要的功能：iPhone天线

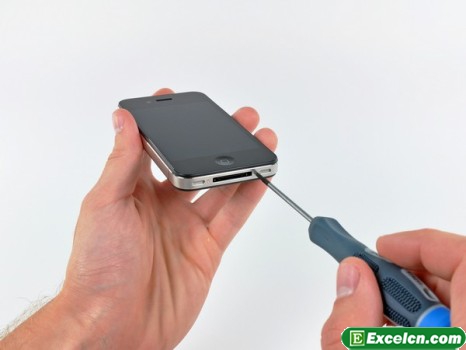

和我们观察到的结果一样，先从iPhone 4底部两颗螺丝开始下手

然后将iPhone 4后盖向前与主机错开

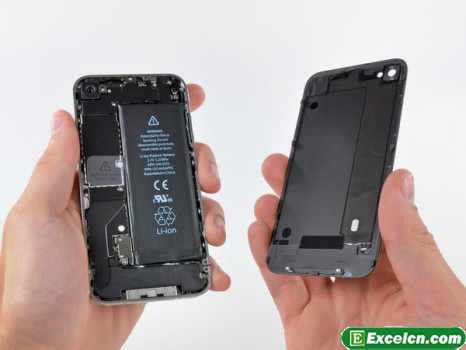

将后盖彻底超级从机身上卸下来

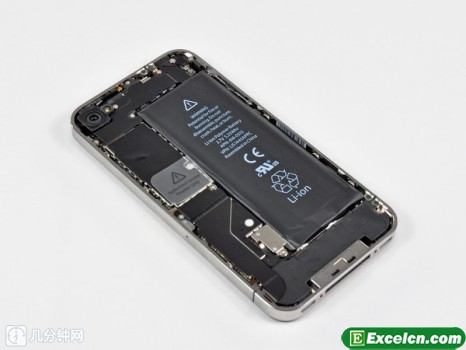

卸下后盖后的iPhone 4手机，我们看到电池和主板占据了整个机身的大部分面积

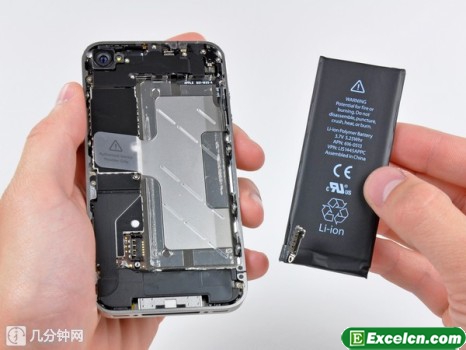

iPhone 4的电池容量为3.7v 1420mAh

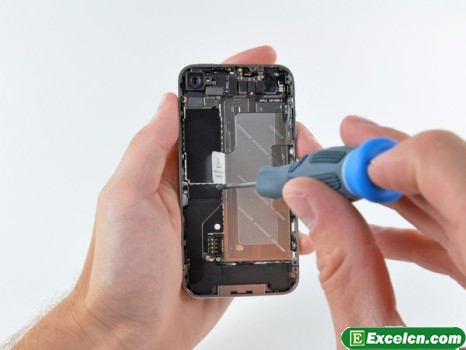

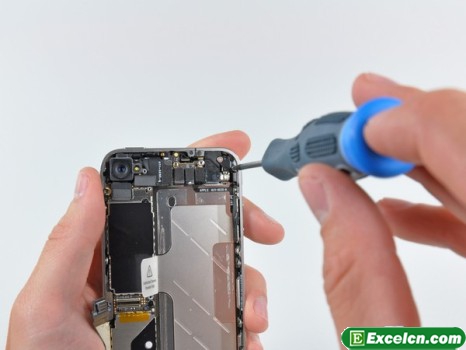

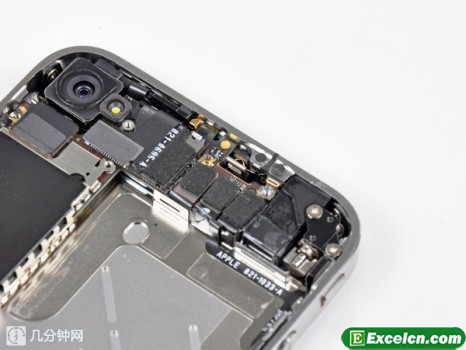

卸下机身顶部的屏蔽层

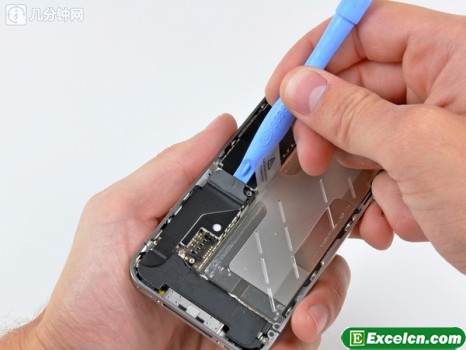

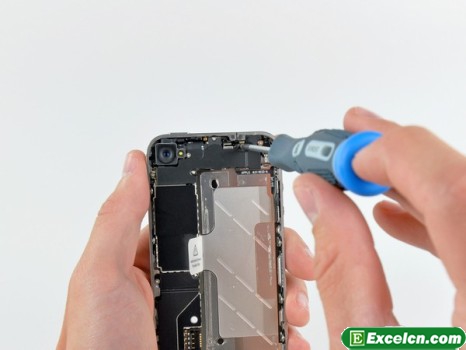

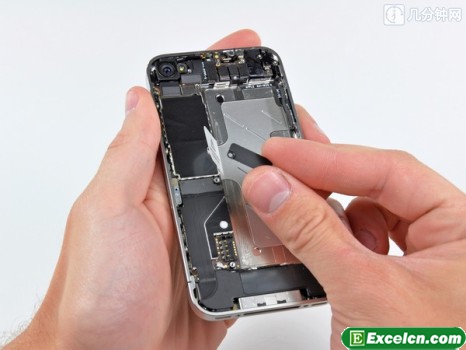

卸下主板固定板

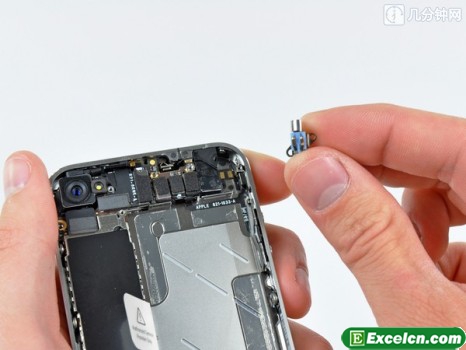

机身震动马达

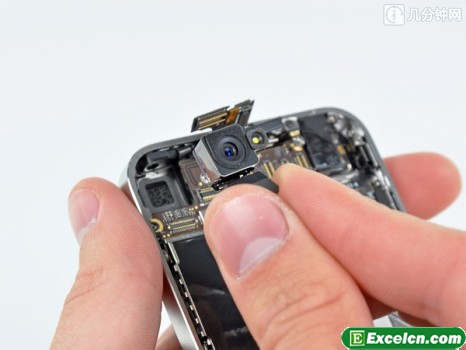

支持720p高清视频拍摄的500万像素模组

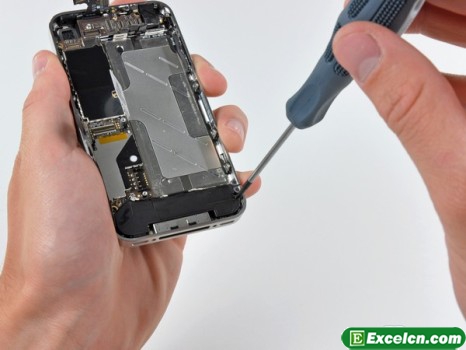

卸下底部天线和扬声器屏蔽罩

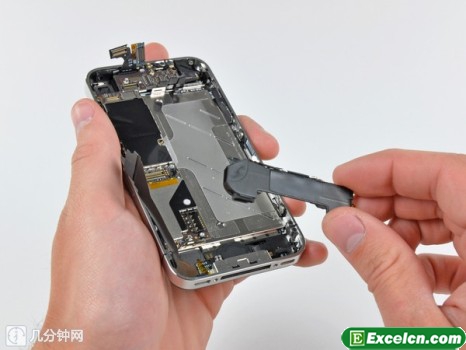

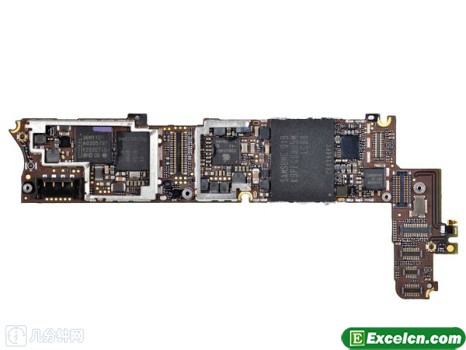

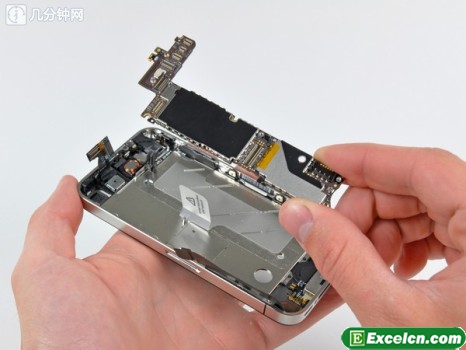

卸下iPhone 4的核心——主板

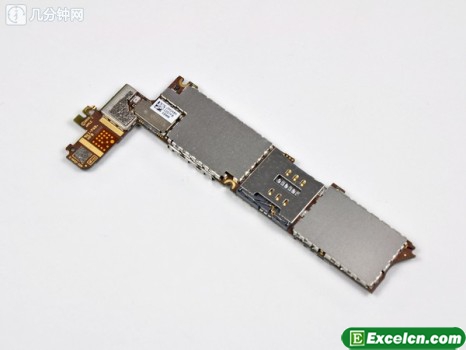

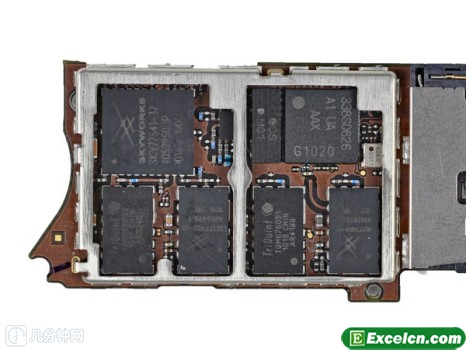

主板采用全屏蔽金属罩保护

1GHz ARM Cortex A8核心的A4处理器

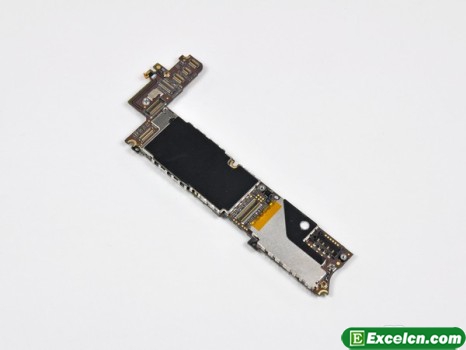

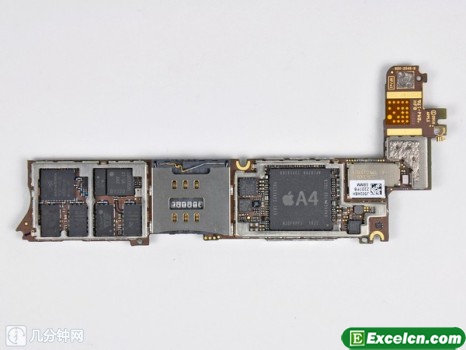

取下金属屏蔽层，我们看到iPhone 4的确采用和iPad一样的1GHz ARM Cortex A8核心的A4处理器

iPhone4采用512MB三星K9PFG08闪存芯片、Cirrus Logic 338S0589音频解码、AKM8975磁场定 位芯片、德仪343S0499触摸控制芯片等。

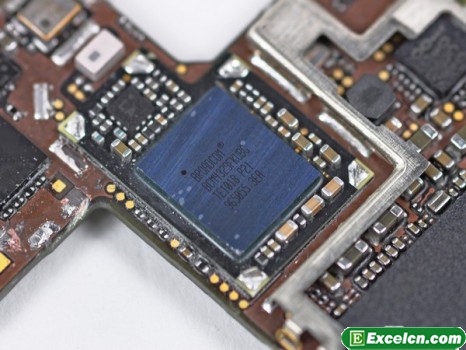

支持802.11n、Bluetooth 2.1 + EDR 和FM接收的Broadcom BCM4329FKUBG 芯片

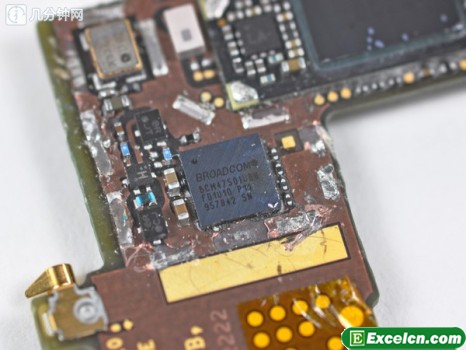

Broadcom的GPS单芯片BCM4750IUB8

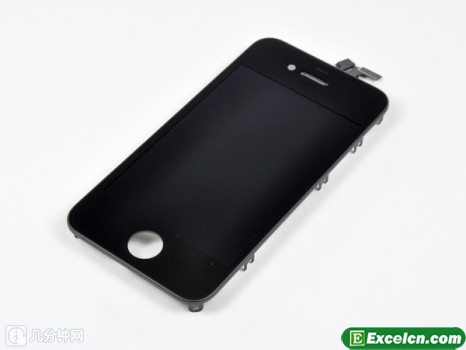

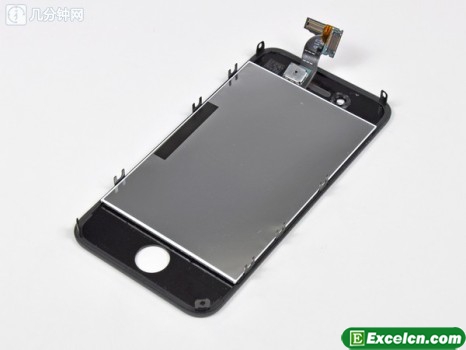

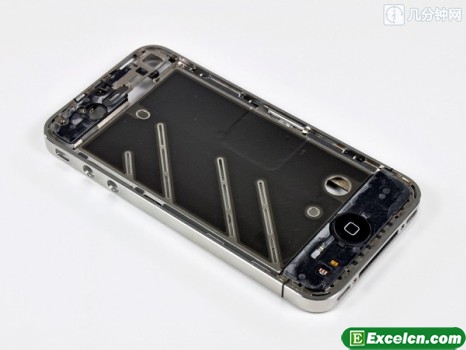

将金属边框和屏幕分离

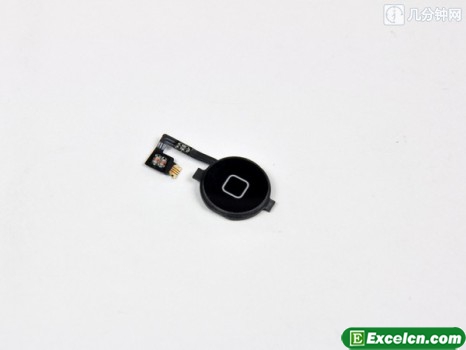

取下底部的Home按键

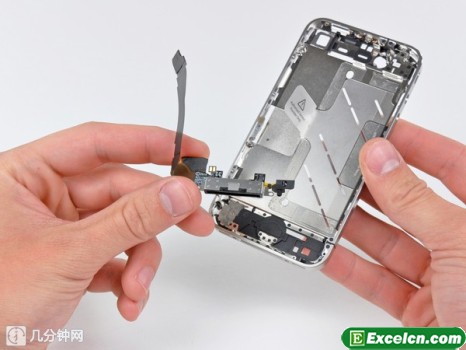

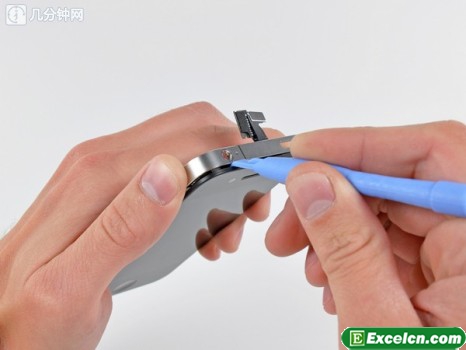

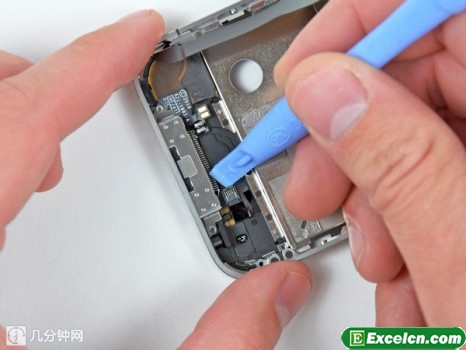

取下30pin数据连接口

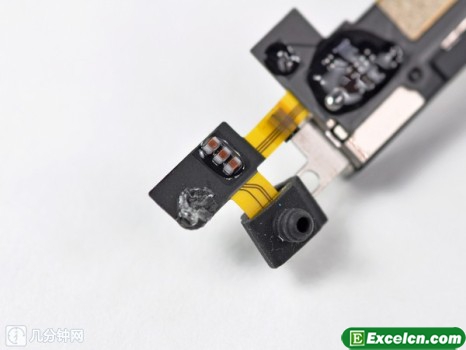

在底部集成双mic阵列，有效降低通话中的外接噪音

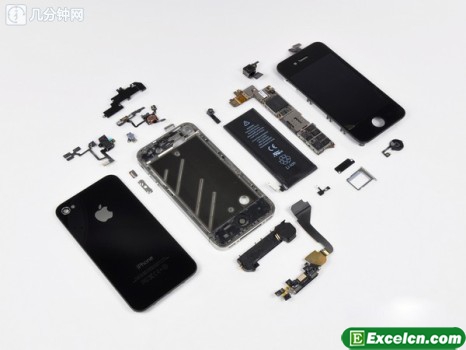

全部拆卸完毕的iPhone 4

    看过iphone4拆机图解以后，只要大家了解了iphone4的每一个部件，这样大家知道哪个地方坏了，就换哪个地方就行了，自己上淘宝买一个配件自己更换一下，便宜又省事，而且自己也学会了一项技巧。
