硬盘跳线设置图解

     作为一个电脑技术员，在电脑店里呆了有3年了，遇到的问题也比较多，但是还有很多小问题研究的不是很透彻，似懂非懂的，比较模糊，比如主板跳线的正负极，两个硬盘跳线设置的方法，这些虽然用的比较少，每次都可以设置好，但是自己根本不懂得是什么意思，根本就没有深入研究过，今天闲着没事，我就先把硬盘跳线设置图解整理了一下和大家一起学习下。

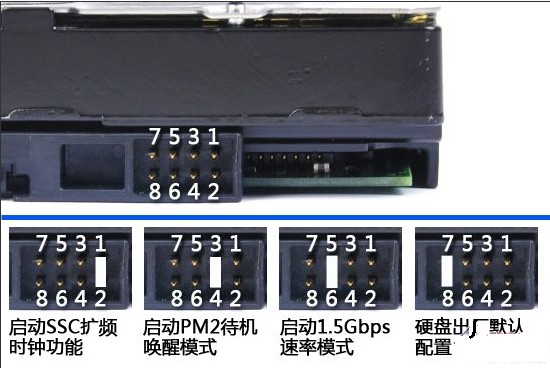

     串口硬盘跳线图解：

     SSC扩频时钟功能，主要用于信号完整性的测量，现在很多主板芯片组都提供这个功能。

     PM2模式用于打开硬盘的PUIS（Power-up in standby）功能，可以阻止驱动器在通电后马达自动起转，而是之后通过ATA指令使硬盘旋转。PUIS只是在需要节能的情况下使用，并且依赖于相应的BIOS支持。

     2007年以及更早推出的很多SATA 3Gbps硬盘都默认配置了1.5Gbps跳线，但是现在SATA 3Gbps已经普及，对于SATA 6Gbps硬盘来说也可兼容SATA 3Gbps，因此默认便不会再配置跳线了。

     IDE口硬盘跳线图解：

     设置主、从盘时，必须将连接在同一条硬盘线的所有IDE接口设备(包括光驱等)跳线器设置在“电缆选择”位置。

     提醒：有个别硬盘跳线设置可能不一样。

     现在我们的硬盘普遍是串口了，一般情况下不用设置跳线，就算有多块硬盘主要我们按照主板上的串口顺序排列就可以分主盘从盘了，只有以前的IDE接口的硬盘才需要设置硬盘的跳线分主盘和从盘，相信你今天学了硬盘跳线设置图解以后，再遇见这样的问题也不会那么着急了。
