主板跳线图解的安装教程

　　对很多玩电脑的朋友来说，组装电脑很简单，但是到最后插跳线最头疼了，因为很多人都知道电脑的一些跳线插错了是会烧毁主板的，所以很多人都怕插跳线，那么今天excel学习网的小编就来给大家详细的说下主板跳线图解的安装教程，让大家不必在害怕插跳线这个事情。

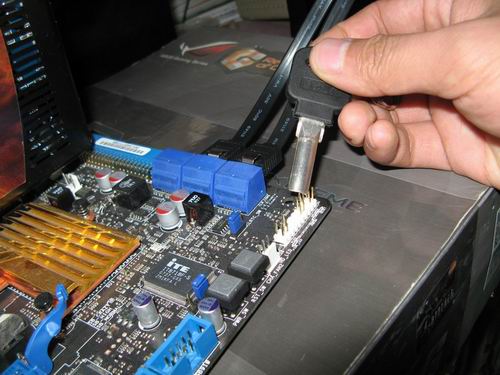

　　只要熟悉了主板上的跳线，用钥匙开机的原理其实很简单

　　还记得你第一次配电脑的时候，商家将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找个铁制品）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶？面对一个全新的主板，商家总是不用看任何说明书，就能在1、2分钟之内将主板上乱七八糟的跳线连接好，是不是觉得很厉害？看完下面的介绍，你就会觉得其实这一点也不难。

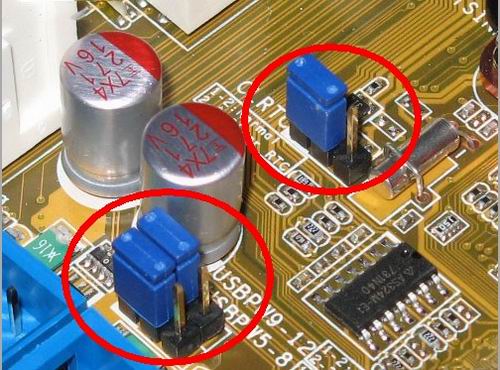

　　这些才是真正的跳线

　　首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。

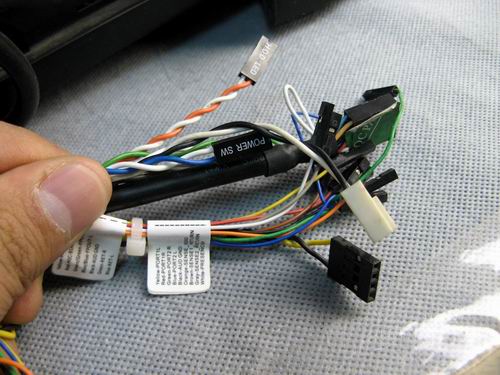

　　这些乱七八糟的机箱跳线是不是让你很头大呢？

教你识别各连接线代表上面意思

　　为了更加方便理解，我们先从机箱里的连接线说起，一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。下面我们来一个一个的认识一遍！

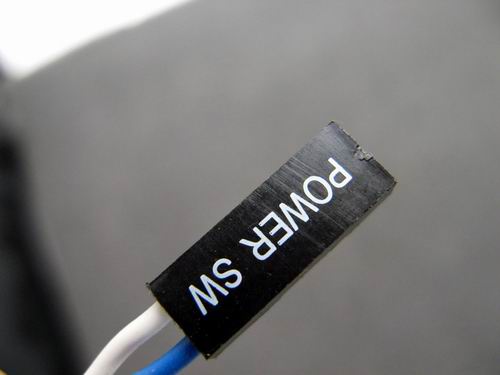

　　电源开关：POWER SW

　　英文全称：Power Swicth

　　可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等

　　功能定义：机箱前面的开机按钮

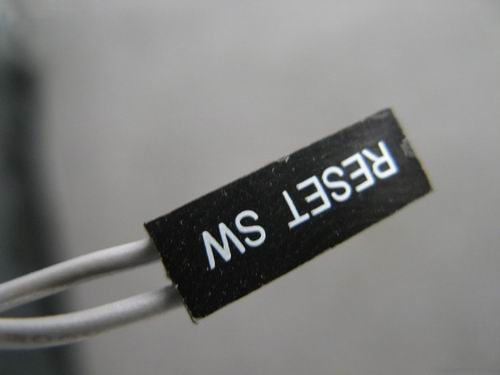

　　复位/重启开关：RESET SW

　　英文全称：Reset Swicth

　　可能用名：RESET、Reset Swicth、Reset Setup、RST等

　　功能定义：机箱前面的复位按钮我爱电脑

　　电源指示灯：+/-

　　可能用名：POWER LED、PLED、PWR LED、SYS LED等

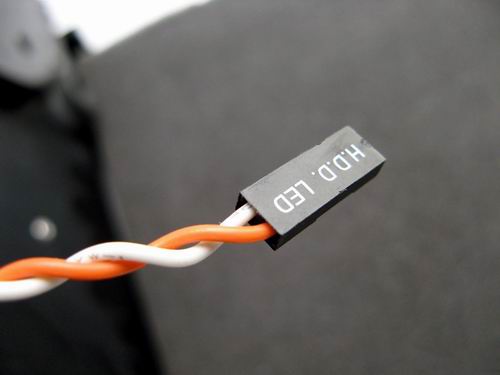

　　硬盘状态指示灯：HDD LED

　　英文全称：Hard disk drive light emitting diode

　　可能用名：HD LED

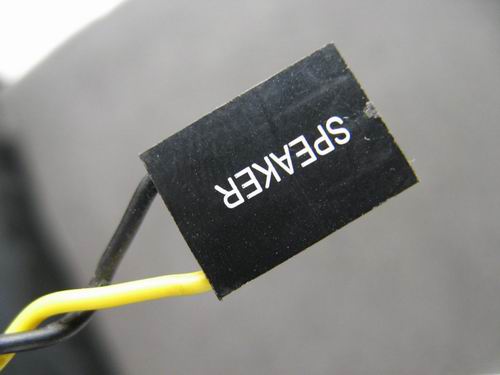

　　报警器：SPEAKER

　　可能用名：SPK

　　功能定义：主板工作异常报警器

　　这个不用说，连接前置USB接口的，一般都是一个整体

　　音频连接线：AUDIO

　　可能用名：FP AUDIO

　　功能定义：机箱前置音频

　　    看完上面的介绍后，大家都知道这些连线的意思了吧？其实真的很简单，就是几个非常非常简单英文的缩写，那么下面我们在来认识一下主板上的“跳线”。

    识别主板跳线之“基础”篇

　　    实际上，机箱上的线并不可怕，80%以上的新手感觉最头疼的是主板上跳线的意思，但实际上真的那么可怕吗？答案是否定的！并且这其中还有很多的规律，就是因为这些规律，我们才能做到举一反三，无论什么品牌的主板都不用看说明书插好复杂的跳线。

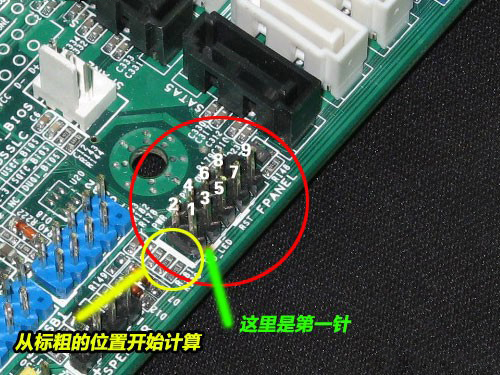

　　    哪儿是跳线的第一针？

　　    要学会如何跳线，我们必须先了解跳线到底从哪儿开始数，这个其实很简单。在主板（任何板卡设备都一样）上，跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。

　　9针开关/复位/电源灯/硬盘灯定义

　　这款主板和上一张图的主板一样，都采用9针定义开关/复位/电源灯/硬盘灯

　　9针的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，市场上70%以上的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几大代工厂为通路厂商推出的主板，采用这种方式的更是高达90%以上。

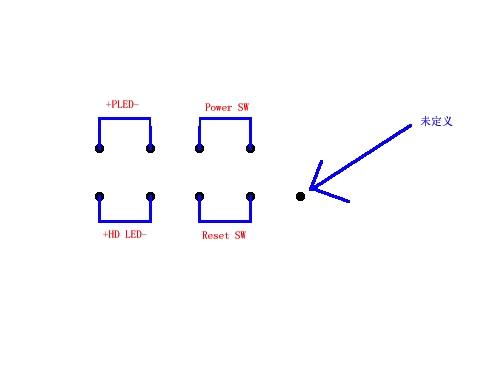

　　9针面板连接跳线示意图

　　上图是9针定义开关/复位/电源灯/硬盘灯的示意图，在这里需要注意的是其中的第9针并没有定义，所以插跳线的时候也不需要插这一根。连接的时候只需要按照上面的示意图连接就可以，很简单。其中，电源开关（Power SW）和复位开关（都是不分正负极的），而两个指示灯需要区分正负极，正极连在靠近第一针的方向（也就是有印刷粗线的方向）。

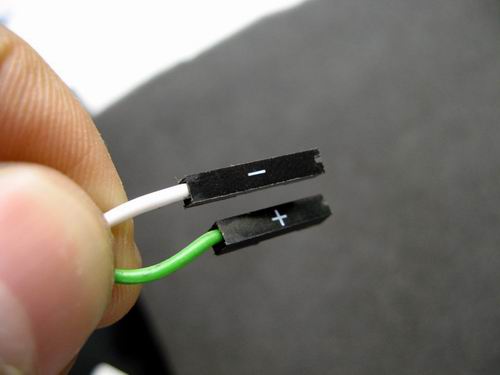

　　你能区分这根线的正负极了吗？

　　    还有一点，机箱上的线区分正负极也很简单，一般来说彩色的线是正极，而黑色/白色的线是负极（接地，有时候用GND表示）。

　　    记住上面的内容，你就可以搞定绝大部分主板的开关/复位/电源指示灯/硬盘指示灯的连接了，现在你可以把你机箱里的这部分线拔下来，再插上。一定要记住排列方式！为了方便大家记忆，这里我们用4句话来概括9针定义开关/复位/电源灯/硬盘灯位置：

　　1、缺针旁边插电源

　　2、电源对面插复位

　　3、电源旁边插电源灯，负极靠近电源跳线

　　4、复位旁边插硬盘灯，负极靠近复位跳线

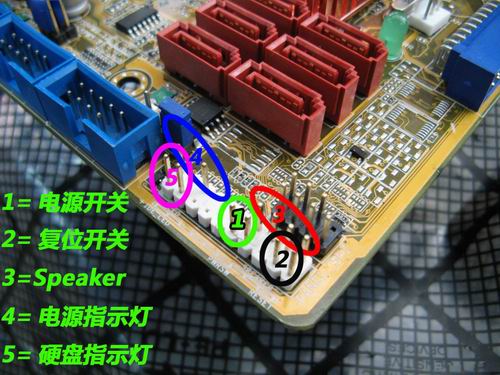

　　下面来实战一款比较有代表性的主板

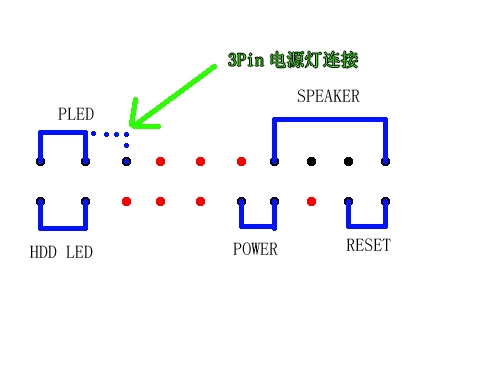

　　    上图就是这款主板的接线示意图（红色的点表示没有插针），实际上很好记。这里要注意的是有些机箱的PLED是3针线的插头，但是实际上上面只有两根线，这里就需要连接到3针的PLED插针上，如上图的虚线部分，就是专门连接3针的PLED插头的。

　　    下面我们来找一下这个的规律。首先，SPEAKER的规律最为明显，4针在一起，除了插SPeaker其他什么都插不了。所以以后看到这种插针的时候，我们首先确定SPeaker的位置；第二，如果有3针在一起的，必然是接电源指示灯，因为只有电源指示灯可能会出现3针；第三，Power开关90%都是独立在中间的两个针，当然也可以自己用导体短接一下这两个针，如果开机，则证明是插POWER的，旁边的Reset也可以按照同样的方法试验。剩下的当然是插硬盘灯了，注意电源指示灯和硬盘工作状态指示灯都是要分正负极的，实际上插反了也没什么，只是会不亮，不会对主板造成损坏。

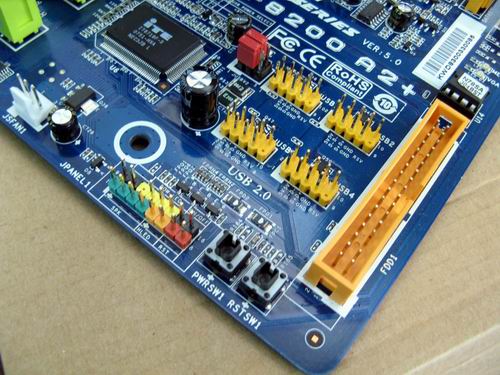

　　    其他无规律主板的接线方式：

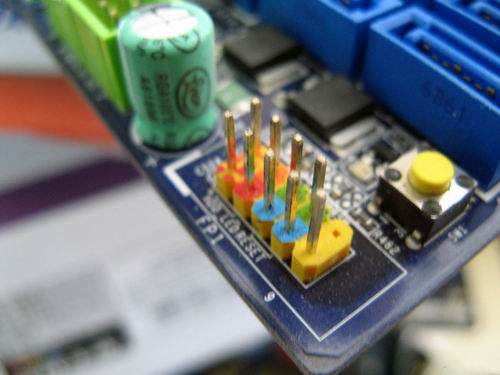

　　    除了前面那款主板，还有一些主板的接线规律并不太明显，但是这些主板都在接线的旁边很明显的标识除了接线的方法（实际上绝大多数主板都有标识），并且在插针底座上用颜色加以区分，如上图。大家遇到这样主板的时候，就按照标识来插线就可以了。

　　看到现在，相信你已经明白了装机员用钥匙开机的秘密了吧，实际上也就是POWER相应的插针进行短接，很简单。

　　    前置USB接线方法

　　前置USB的接线方法实际上非常简单，现在一般的机箱都将前置USB的接线做成了一个整体，大家只要在主板上找到相应的插针，一起插上就可以了。一般来说，目前主板上前置USB的插针都采用了9针的接线方式，并且在旁边都有明显的USB 2.0/USB 3.0标志。

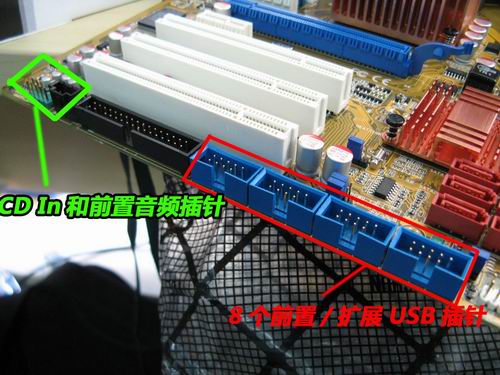

　　要在主板上找到前置USB的插针也非常简单，现在的主板一般都有两组甚至两组以上的前置USB插针（如上图），找前置USB的时候大家只要看到这种9针的，并且有两组/两组以上的插针在一起的时候，基本上可以确定这就是前置USB的插针，并且在主板附近还会有标识。

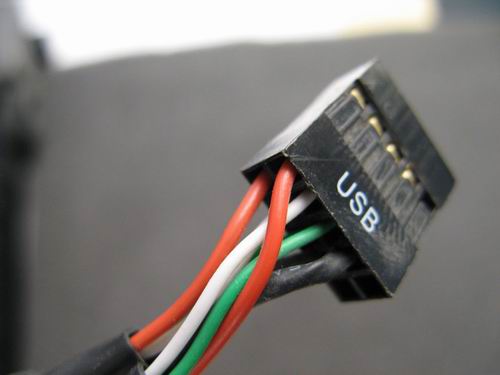

　　现在一般机箱上的前置USB连线搜是这样整合型的，上面一共有8根线，分别是VCC、Data+、Data-、GND，这种整合的就不用多说了，直接插上就行。如果是分开的，一般情况下都本着红、白、绿、黑的顺序连接。如上图这根线，虽然是整合的，但同样是以红白绿黑的排序方式。

　　前置音频连接方法

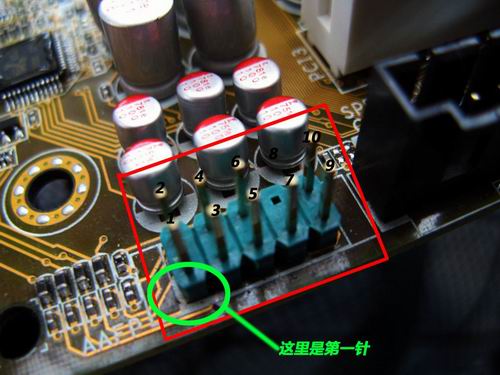

　　从目前市场上售卖的主板来看，前置音频插针的排序已经成了一种固定的标准。从图上可以看出，前置音频的插针一共有9颗，但一共占据了10根插针的位置，第8针是留空的。

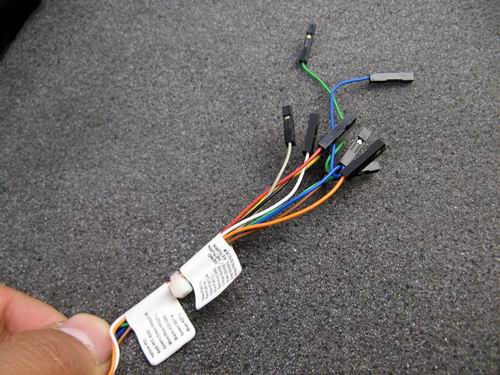

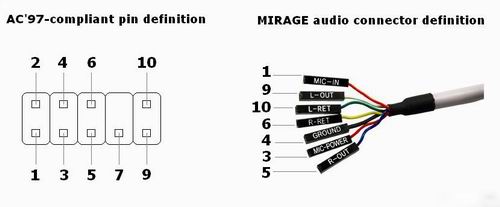

　　上图是比较典型的前置音频的连线，前置音频实际上一共只需要连接7根线，也就是上图中的7根线。在主板的插针端，我们只要了解每一根插针的定义，也就很好连接前置音频了。下面我们来看一下主板上每颗针的定义：

　　1——Mic in/MIC（麦克风输入）

　　2——GND（接地）

　　3——Mic Power/Mic VCC/MIC BIAS（麦克风电压）

　　4——NO pin

　　5——LINE OUT FR（右声道前置音频输出）

　　6——LINE OUT RR（右声道后置音频输出）

　　7——NO pin

　　8——NO pin

　　9——LINE OUT FL（左声道前置音频输出）

　　10——LINE OUT RL（做声道后置音频输出）

　　在连接前置音频的时候，只需要按照上面的定义，连接好相应的线就可以了。实际上，第5针和第6针、第9针和第10针在部分机箱上是由一根线接出来的，也可以达到同样的效果。

　　看起来线有点多，但是同样非常好记。首先记住前三根，第一根是麦克输入，第二根接地，第三根是麦克电压，然后第5针和第6针插右声道，第9针和第10针插左声道。从上往下数就是，Mic in、Mic电压、右声道、左声道，再外加一个接地。这么记是不是很简单？

　　现在很多的机箱跳线都是集成块，和上面的主板跳线图解不一样，我们主要看明白这个跳线是干什么的就可以了，而且现在的USB跳线和音频跳线如果你插错了是插不进去的，不像以前那样跳线都是一个一个的。
