反映excel数据变化区间的带宽图

    大觉好，今天我们继续来学习excel数据分析，今天我们要接触一个新名词，那就是带宽图，什么是excel带宽图呢，带宽图就是在图表上反映数据变化的范围，以及数据平均线。反映excel数据变化区间的带宽图图表主要用于分析商品价格的变化、员工工资的分布等。

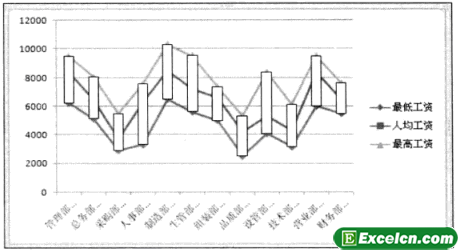

    图1所示是绘制的公司各个部门的员工工资分布图，柱形表示工资的变化区间，也就是最大值和最小值，折线表示人均工资，而在分类轴上还显示每个部门的人数。

图1

    这个图表仍然是要绘制excel折线图，并使用涨／跌柱线来反映工资的变化区间。

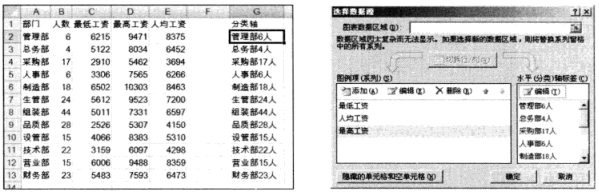

    由于要在分类轴上显示每个部门的人数，因此需要设计一个辅助列，并以此辅助列数据作为分类轴标签。辅助列如图2左所示，其中单元格G2的计算公式为“=A2&CHAR（10）&B2&“人””，下面各个单元格的计算公式可以复制得到。

    采用手工添加系列的方法绘制折线图，要注意3个数据系列的先后顺序是“最低工资”--“人均工资”--“最高工资”，如图2右所示。

图2

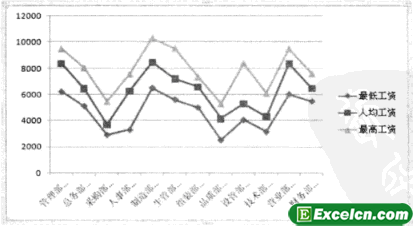

    这样，即可得到如图3所示的基本折线图。

图3

    选择图表，为图表添加“涨/跌柱线”，如图4所示。

图4

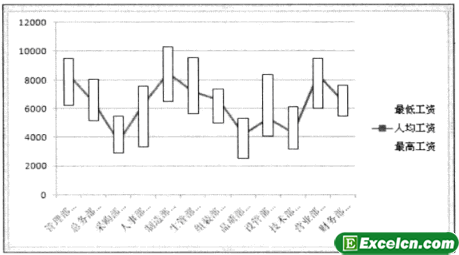

    分别选择系列“最低工资”和“最高工资”，设置其不显示线条和数据标志，这样图表上就只显示一个代表工资变化范围的上涨柱线和一条代表人均工资的折线，如图5所示。

图5

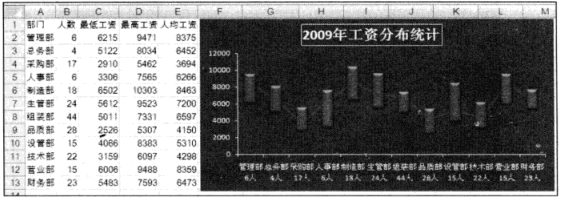

    在我们制作完反映excel数据变化区间的带宽图图表以后，最后我们需要美化表格，添加圈标标题，删除图例，调整图表大小，即可得到需要的图表。
