显示低于或高于目标值的组合图表

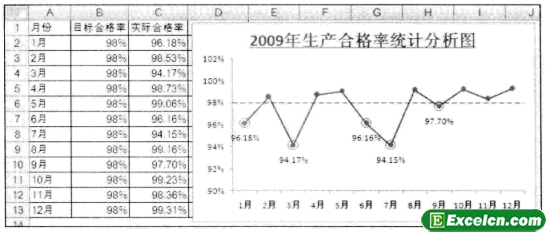

    这节我们主要学习的内容是显示低于或高于目标值的组合图表，若给定了一个产品合格率的目标值，现要求考察实际合格率是否达到目标，哪些月份的产品合格率在目标值以下，并把这些低于目标值的数据点标识出来，如图1所示。

图1

    这个excel图表的制作方法与我们上节学的显示最大/最小/平均值的组合excel图表是一样的，也就是要先设计一个辅助列，如图2所示。其中单元格D2的计算公式为“=IF（C2<B2,C2,NA（））”。

图2

    有了辅助列后，以全部教据区域绘制excel折线图，并美化表格，这里要注意以下两点：

    1、将系列“目标合格率”设置为不显示，但要为其添加一个“线性”趋势线，并设置趋势线格式。

    2、将系列“目标值以下”设置为不显示线条，但要显示数据标签，并设置数据标签的格式，使之突出显示。

    关于本节显示低于或高于目标值的组合图表的这个图表的一些详细制作步骤，大家可以参考上一节的内容，在这里就不多介绍了，大家也可以到excel视频教程去看看。
