Excel2016表格中如何用散点图创建旗帜形断面的柱形图

 　　如何在Excel表格中使用散点图创建带标志节的柱形图？excel中的数据制作成柱形图后，我想制作一个旗帜剖面和不规则坐标轴。怎么可以设置？让我们看看下面的详细设计教程。有需要的朋友可以参考一下。

　　今天我们来看一个 excel 教程，用散点图创建不规则坐标轴，最后创建一个漂亮的截断直方图。请参考下面的详细介绍。

　　1.调整源数据：

　　据观察，前两个、中间两个、最后两个数据差别不大，于是分成两组，用系数A除，得到一个新的数据列，使得数据跨度从2万变为200多。同时，系数选择应使不同组之间的间隔更大，以便截断。

　　从观察中，我们可以看到从新数据中获得的直方图变得和谐。

　　2.创建散点图：

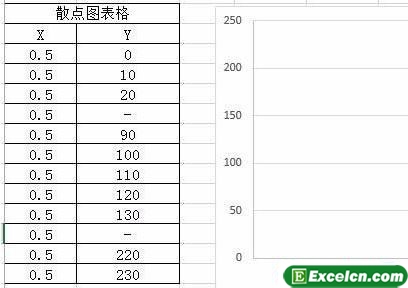

　　调整源数据后建立的新直方图的轴坐标随之变化，轴坐标的值不能手动修改，需要自行创建。根据上一步中的新值创建数据表。尽量使用整数，用“-”代替截断的数据。

　　然后选择创建的表，并单击“插入”图表，散点图。带有线条和数据标记的散点图”，插入散点图。插入的散点图往往不能满足要求，因此需要进行以下操作：“点击散点图。右键单击-选择数据，编辑，系列名称-选择y，x轴系列值（x）-选择x对应的列。Y轴系列值（Y）-选择对应于Y的数据列。

　　当然，确定”以获得符合要求的散点图。数据散点图如下：

　　3.创建散点图：

　　选择并复制在第一步中获得的新数据，单击散点图并按Ctrl+V粘贴，将新数据添加到散点图中。

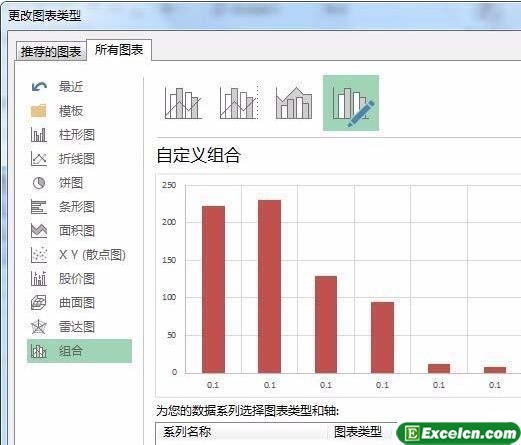

　　然而，新数据以散点图的形式存在。单击散点图。右手按钮更改产品系列数据图表分析类型（Y），打开“更改图表进行类型”对话框，将系列2的图表设计类型更改为“聚类柱形图”，单击“确定”即可获得坐标轴上有分散点的柱形图。

　　4.创建新的坐标轴：

　　1）单击图形中的原始坐标轴标签，然后右键单击。　删除，删除它。

　　2）单击图中的分散点，然后右键单击。添加数据标签，右键单击

　　设置数据标签格式，选择“标签包含 -y 值，标签位置-左”，调整图形位置，使数据标签显示在原坐标轴上标记的位置。右手按钮，数据系列格式，填充线，标记，数据标记选项，内部安装，选择短线的类型，将圆形散点改为短线而不是刻度线。

　　5.修改标签：

　　选择直方图，右键添加数据时代标签，双击一个重要标签，编辑，将数字改为源数据的值，然后通过依次完成所有这些标签和坐标轴的标注和修改。选择x轴坐标尺寸。右键单击-选择数据，选择系列2，水平（类别）轴标签-编辑，在原始数据中选择公司名称，得到新的X轴坐标标签。

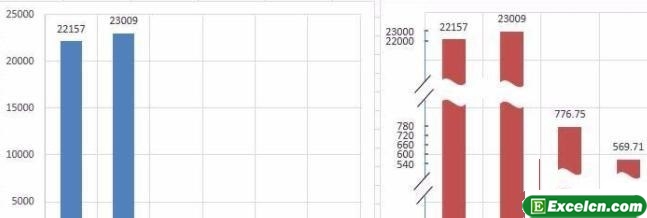

　　6.添加截断以完成设计：

　　插入，形状，用星标-波形，将波形的形状调整为略宽于直方图列的形状，去掉边框，并将颜色调整为与直方图背景一致;复制，选中直方图，Ctrl  v粘贴，可以使工作波形不同形状比较接近实现直方图，调整波形图的位置，给柱形图添加分区，同样的方式给其他图像添加分区，同样的方式给坐标轴添加分区。调整图形，完成设计。
