非常高端的图表你知道怎么做吗_Excel控制条柱形图表

2019年12月16日 16:51 发布来源：Excel学习网

好看的图表怎么做？今天，小汪老师给大家分享一个高端的控制条柱形图。大家不要眨眼，仔细看好！希望大家认真学习excel。

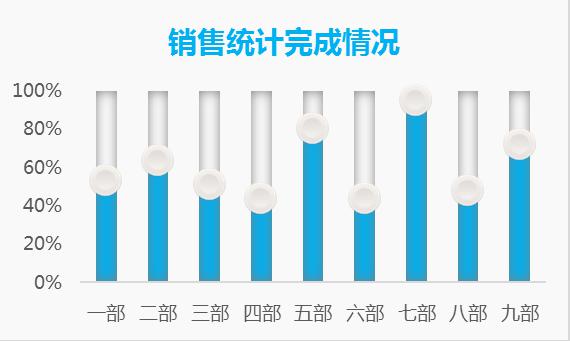

最终效果图

准备数据

开始制作

1、选中所有数据，插入图表，这里，我们选择「柱形图」中的「百分比堆积柱形图」。然后，选中“完成”这列的数据，将其复制一下，选中整个图表将其粘贴进去。

2、选中整个图表系列，然后进入「图表工具」-「设计」-「更改图表类型」-「组合」，此时，在“组合”中我们可以看到三项，将第一和第二项，改成「百分比堆积柱形图」；第三项改为「带数据标记的折线图」，勾选第三项后面的「次坐标轴」。

3、此时，我们会发现图表左右两侧都出现了“坐标轴”，而右侧坐标轴明显与左边的数据不对称。所以，选中右侧“坐标轴”选中后「右键」-「设置坐标轴格式」，在「坐标轴选项」-「边界」-「最大值」中我们将数据修改为“1”。然后，依次取消显示「右侧坐标轴」、「网格线」、「图例」等。

4、单独选中图表中的“折线图”，「右键」-「设置数据系列格式」-「填充与线条」中将线条设为「无线条」。此时，我们会发现，我们之前插入的“带数据标记的折线图”，只剩下了其中的圆点了。这里，插入附件，也就是按钮图片，然后将其复制，再选中折线图中的圆点，将其粘贴进去。

5、选中图表中“未完成”部分数据图表，「右键」-「设置数据系列格式」，将填充颜色设为「白色」；「效果」-「阴影」-「内部居中」效果，然后颜色设置成“深灰色”。

6、我们再来设置“完成”部分的数据图表，方法与上一步类似，颜色大家可以自行选择。

全部完成后，我们可以稍微调整一下细节，美化一下，字体，填充颜色等就OK了！
