Excel怎样做Xbar-R控制图?Excel中制做SPC Xbar-R控制图方法介绍
2019年12月10日 17:12 发布来源：Excel学习网
Excel怎么做Xbar-R操控图?SPC操控图是对进程质量加以测定、记载从而进行操控管理的一种用科学方法设计的图，是质量操控的卓有成效的手段，Xbar-R操控图便是其间一种，今天小编就给大家带来Excel中制做SPC Xbar-R操控图教程，需要的朋友欢迎借鉴
如何在Excel中制做Xbar-R操控图？如今的雾霾天的次数越来越多，人们更加关怀空气质量情况，比如一些颗粒物的含量、有毒气体的含量等等，再比如百度经历浏览量，这些项目还怎样监控才能最有效呢？企业中会使用统计进程操控的方法，Xbar-R操控图便是其间的一种，Xbar指的是测量对象的平均值，R指的是测量对象的极差，所以Xbar-R操控图的中文名字就叫平均值-极差操控图。
一、SPC操控图是什么？
SPC是Statistical Process Control (统计进程操控) 的简写，操控图是用于剖析和判断工序是否处于安稳状态所使用的带有操控界限的图。SPC操控图是对进程质量加以测定、记载从而进行操控管理的一种用科学方法设计的图，是质量操控的卓有成效的手段 ，是SPC技术的核心工具。
问世数十年来，质量操控图在众多现代化工厂中得到了普遍应用，并凭借其强壮的剖析功能，为工厂带来丰厚的实时收益。最初的操控图分为计量型与计数型两大类，包含七种基本图表。
计量型操控图包含：
IX-MR(单值移动极差图)
Xbar-R(均值极差图)
Xbar-s(均值标准差图)
计数型操控图包含：
P(用于可变样本量的不合格品率)
Np(用于固定样本量的不合格品数)
u(用于可变样本量的单位缺点数)
c(用于固定样本量的缺点数)
二、Excel中制做SPC Xbar-R操控图教程：
1、概述

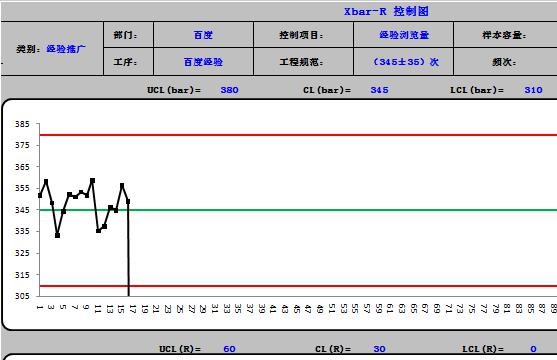

Xbar-R操控图的整体输出样式如下表所示，表头部分为监控项目的详细信息，两个图表中一个为平均值的改变趋势图，另一个为极差改变趋势图。接下来，就以经历推广中“经历浏览量”为例来说明Xbar-R操控图的制造详细进程。

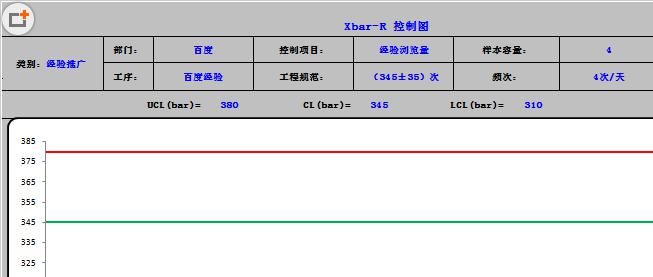

2、表头制造
表头主要是涵盖以下详细信息，即类别、部门、工序、操控项目、工程标准、样本容量和频次，其间操控项目即为百度经历浏览量，这是整个Xbar-R操控图制造进程的核心，工程标准为某个时间要求经历浏览量范围（310-380）次。

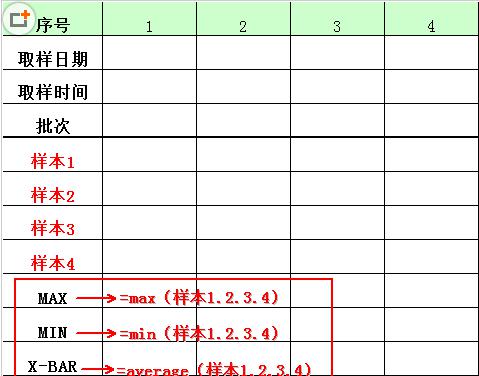

3、数据采集
依照要求，一天采集四次数据，可以依照时间来定，比如分为9:00、13：00、17:00、22：00四个时间段，每个时间段采集一个数据，记载下来。
采集完成后，计算四个数据中的最大值、最小值，以及极差=最大值-最小值，这样数据采集与处理部分就完成了。
4、操控限的制定
一般需要在表格的最下方提供工程标准和实践操控，实践操控的范围一定要小于等于工程标准。例如经历浏览量的工程标准为（310-380）次，实践操控可认为（330-370）次；极差的工程标准为70次，实践极差的操控可认为60次。
5、Xbar（平均值）改变趋势线的制造
Xbar改变趋势线包含4条线，即实践操控经历浏览量的上限和下限（图中红色直线）、中值（图中绿色直线）、曲线（采集到经历浏览量数据），UCL=上限、CL=中值、LCL=下限，使用Excel表中折线图制造，数据源的选择如下图中所示。
6、R（极差）改变趋势线的制造
R改变趋势线也包含4条线，即极差实践操控的上限和下限（图中红色直线）、中值（图中绿色直线）、曲线（计算经历浏览量极差），UCL=上限、CL=中值、LCL=下限，使用Excel表中折线图制造，数据源的选择如下图中所示，类似于Xbar改变趋势线的制造进程。
7、输出Xbar-R操控图
这样整个Xbar-R操控图就算制造完成，从而可以监控经历浏览量的改变进程，依据“八项判异准则”评估进程是否处于安稳状态，优于单一的趋势线操控，是精确度和准确度的双重操控，在企业中被广泛使用。
教程结束，以上便是关于Excel怎么做Xbar-R操控图?Excel中制做SPC Xbar-R操控图教程的全部内容，希望大家喜欢！更多精彩，尽在Excel学习网站！
