这是我们用来创建《华尔街日报》（“ WSJ”）图表的示例数据。





要在Excel中创建默认的柱形图，请首先选择范围A2：B6。然后，在功能区中，选择“插入”，“图表”，“柱形图”，“聚集列”。



完成后，Excel将创建一个大图表，类似于本文第一个图所示。



Excel的默认图表包含标题。但是，我们将使用其他方法。因此，在图表中选择标题，然后按键盘上的Delete键。

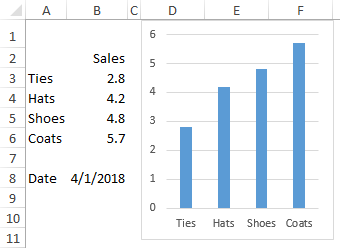

另外，单击并拖动图表的一角以将其减小到工作表中大约三列的宽度。之后，您的图表应如下所示：





要使蓝色列变宽，请单击图表中的任何列，然后按键盘上的Ctrl + 1，以在Excel中显示“格式化数据系列”侧面板。在“系列选项”选项卡中，将“间隙宽度”设置为5％。



如果要使用《华尔街日报》使用的蓝色，请首先确保仍选中蓝色列。然后单击“设置数据系列”侧面板上的“填充和行”选项卡。在“填充”部分中，选择“实体填充”。单击颜色，然后单击更多颜色以启动“颜色”对话框。然后将颜色设置为红色= 1，绿色= 144，蓝色= 184。

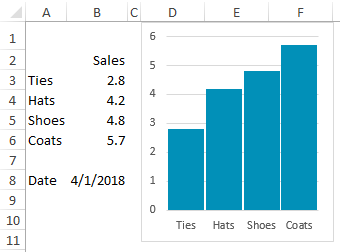

之后，您的图表应如下所示：





现在，您需要为图表上方的标题，标题和度量单位文本腾出空间。因此，单击并将您的图表向右拖动几列，持续几分钟。



在单元格D1中，输入标题YTD Sales。为字体分配Franklin Gothic Demi Cond。如果没有可用的字体，请为标题分配您喜欢的另一种字体。使字体16点，并使其加粗。



不需要字幕。但是，如果您决定添加一个，请在单元格D2中输入，然后在单元格D3中继续（如有必要）。将标题的格式设置为10点Arial Narrow。



为了使标题中的日期保持更新，我在显示的单元格中使用了此公式：





您可以根据需要创建类似的公式。



对于度量单位文本，输入...



 ▼千美元



...在单元格D4中。向下的黑色三角形是Unicode字符。在Excel 2013及更高版本中，可以使用以下公式生成它：





（ 带有Excel图表的可下载工作簿还包括带有向上，向下，向左和向右指向的黑色三角形Unicode字符的工作表。）



您希望度量单位的文本可读，但易于忽略。因此，将其字体设置为8磅，并为其赋予中深灰色。

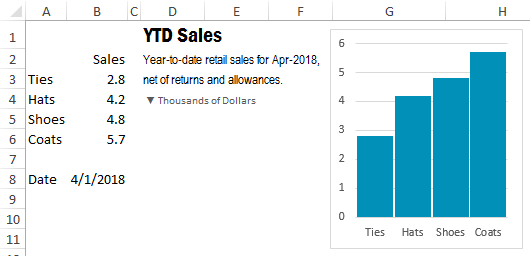

您的图表现在应如下所示：





您几乎准备好将图表与D列中的文本结合起来。但是，首先，选择图表，必要时按Ctrl + 1以显示侧面板，然后在“填充和折线”选项卡中，将图表的“填充”值设置为无填充，其边框值为无线。

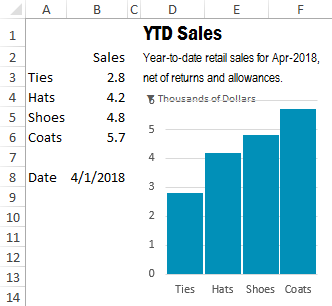

现在，按Ctrl + x可以剪切图表。选择包含度量单位文本的单元格D4，然后按Ctrl + v将图表粘贴到该单元格。之后，您的图表图应如下所示：





如您所见，图表的“绘图区域”的顶部与度量单位文本略有重叠。但这不是问题。您只需单击图表的边缘以将其选中（如果需要），然后点击键盘的向上箭头一次以选择“绘图区域”。（您也可以单击其中一列上方和网格线之间的白色区域。）

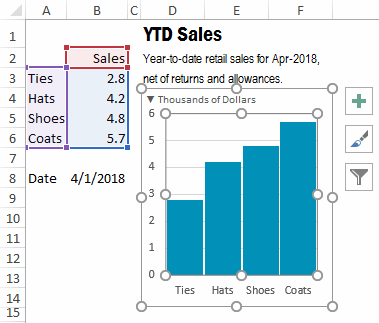

选中“绘图区域”后，将鼠标悬停在其顶部中心手柄上方，然后单击并向下拖动手柄，直到顶部垂直轴标签看起来正确地位于度量单位文本下方，如下所示...







通常，我在图表下方的一两个单元格中输入文本。一个单元格通常包含数据源。对于内部数据，来源通常是关闭的编号，在许多公司中，该编号会告诉您的读者数据是原始数据还是最终数据。它也可能是订单，采购之类的资源。如果来源对您的读者来说很明显，则可以忽略它。



最后一个单元格通常包含创建图表的人的联系信息。这样，人们知道去哪里查询有关图表或其内容的问题。



要添加两个文本单元格，只需在图表下方立即输入即可，如下图所示。



最后，我通常为图表轴上的标签分配一个粗体。为此，只需选择一个轴，按Ctrl + b，然后选择另一个轴，以此类推。

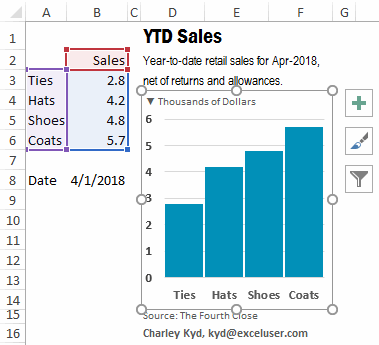

完成后，选中图表对象，工作表应如下所示：

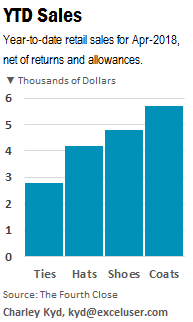

而且，当然，当未选择图表对象时，图表图形应该看起来像右边的图形。



要使图表更宽，可以在工作表中加宽一列或在图表区域中插入一列。



为了使图表变高或变短，您可以在图表区域内添加或删除工作表行。



这只是使图表看起来更专业的方法的介绍。



有关专业图表的其他来源，请查看



查理的刷卡文件



凯德作战室



另外，您也可以 点击此链接，下载带有此处介绍的Excel图表的工作簿的免费副本。
