一种提高您在Excel中的能力的方法是，加深您对使用或不使用某些Excel功能时Excel可以生成的解决方案种类的了解。



当前的项目说明了这个想法。这张图...

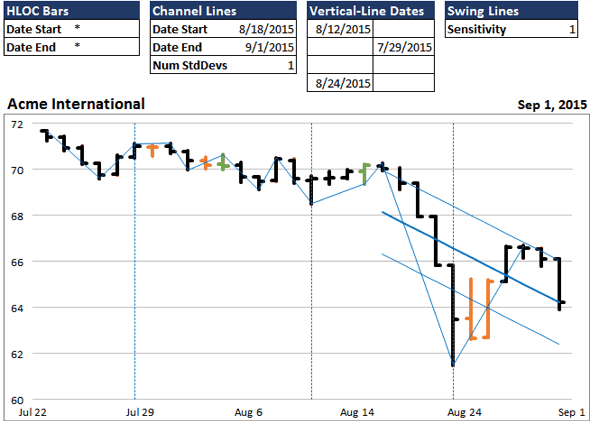

HLOC使用Excel XY图表显示



...是一张高低开盘（HLOC）图表，它对上方的设置做出反应。但是，即使您不关心股票分析，您也可能会对我用来创建此图表的技术感兴趣。



关键图表元素



该图表至少包含五个关键要素。我将指出它们，然后描述用于创建此图表的Excel功能。



首先，该图表显示四组HLOC图：



黑条显示每个交易日的标准高/低价格。左侧的tic标志显示开盘价，右侧的勾号显示收盘价。

橙色条显示“内部”性能。也就是说，它们显示当日的高点何时低于前一个高点，何时低点高于前一个低点。

绿色条显示“外部”性能。也就是说，它们显示当日高点在先前的高点之上，而低点在先前的低点之下。

隐藏在黑条后面的是红色条，显示的“真实”高点和低点大于黑条。几个黑条表示在其上方或下方出现红色的提示。

其次，图表上方的HLOC栏部分中的日期设置允许用户指定要显示的开始和结束日期。星号（“ *”）设置指示应使用所有可用数据。



第三，图表显示三个通道线，它们是指定时段内穿过柱线的趋势线。标准偏差的设置允许用户指定在中间条的每一侧显示多少个标准偏差。



第四，“垂直线”部分允许用户指定多达八个日期，在图表中应在其中绘制垂直虚线。可以按照显示的八个位置中的任何顺序以任何顺序输入日期。



第五，摆动线是从一条线的低点反弹到另一条线的高点再到低点……等等的蓝线。灵敏度设置允许用户指定公式对附近的高点和低点的敏感程度。为了说明这个图表...

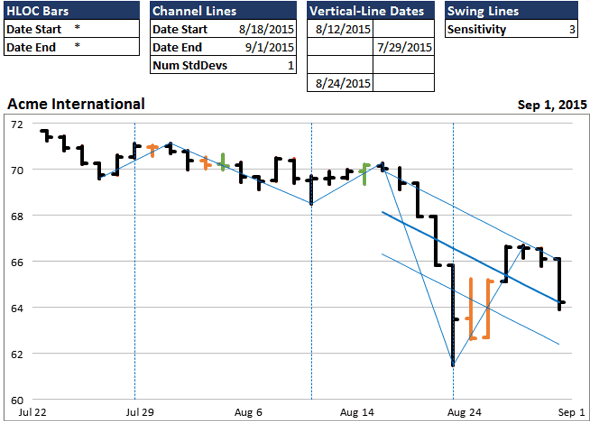

道琼斯数据的HLOC图表显示了摆动线的最敏感设置



...显示最敏感的设置，共有12条线段。另一方面，灵敏度设置为5时，仅显示带有此数据的两个线段。



Excel的主要功能和技巧



该HLOC图表看起来不太像普通的Excel图表。因此，很容易假设它使用了广泛的VBA来控制所有这些复杂性。但是，实际上，此图表完全不使用VBA。相反，它使用公式来确定绘制线条的位置。哪些行应该是黑色，绿色或橙色；显示多少数据；等等。



当我完成图表项目后，用户将能够从具有存储在Excel表中的数据的股票列表中选择要显示的股票。图表将具有其他指示器，用户可以在图表中显示和控制。



这是我到目前为止在此项目中使用的主要Excel功能和技术...



1.图表是XY（散点图）图表，主要是因为XY图表提供了在Excel中显示垂直线的唯一方法。（我没有使用Excel的高-低-关闭图表类型，因为它提供的功能比XY图表类型少得多。）



2.该图表当前使用18个图表SERIES公式。也就是说，它绘制18条线，其中许多线由多个线段组成。为了说明，我仅使用一个图表SERIES公式在图表中绘制了所有垂直黑条。



3.许多设置使用Excel的“数据验证列表”功能，该功能允许用户从下拉列表框中选择值。



4.该工作簿使用大约140个范围名称，其中36个是动态范围名称。如果不广泛使用范围名称，则不可能完成该项目。



5.安排要显示的数据的公式广泛使用INDEX-MATCH。



6.使用不同的SERIES公式绘制不同的条形颜色。因此，要在特定日期显示橙色条，公式将隐藏黑条在该日期所期望的数据，并显示橙色条所期望的数据。



7.如果使用默认的Excel图表缩放比例，则Excel将在线条和绘图区域的边缘之间设置宽边距。例如，三条垂直线不可能触及绘图区域的顶部和底部边界。



因此，此图表完全控制了水平和垂直缩放比例。为此，我将X和Y轴的最大值都设置为1，每个最小值都设置为0。然后，我的公式将所有值和日期转换为在这些最大到最小维度内的相对位置。



8.为了确定Y轴的最大值和最小值及其主要单位值，我使用了Jon Peltier的缩放技术，他在Excel Worksheet中的“ 计算尼斯轴比例”中对此进行了介绍 。然后，我使用数据标签将那些比例值显示为X和Y轴的标签。



9.因为我的公式确定了放置Y轴标签的位置，所以我必须绘制自己的网格线。因此，一个SERIES公式生成了折成7个线段的线，从而产生了图表中所示的7条水平网格线。



我正在考虑提供有关这些及相关电子表格技术的一些视频培训课程。如果您对准备就绪后的内容有兴趣了解更多信息，请 给我发送 有关此主题的消息，我对培训感兴趣。如果我有足够的兴趣，我会尽快开始研究它们。



最后，我还计划将本工作簿提供给对股票市场积极感兴趣的人。但是首先，我想知道该图表缺少哪些主要功能。因此，如果您有使用HLOC图表的经验，请 给我发送 有关主题HLOC图表建议的消息。在您的消息中，请说明每个建议如何使股票分析更有用。
