这些图表是我上场时间的结果。老实说，我想不出它们的实际用途，但是它们的确很有趣。



您可以 在此处下载带有这些图表的工作簿。

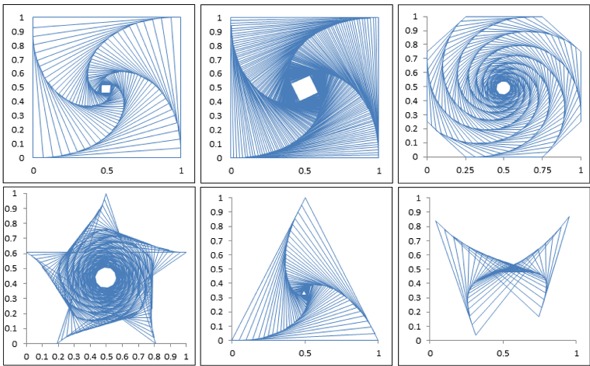

Excel中的XY（散点图）图表





上面的前两个图表来自同一图表对象，但是具有两个不同的设置。最后一张图表的初始数据依赖于随机数。其余图表显示了应用于不同形状的相同图表技术。



这些设计的灵感来自大约30年前Daniel Gasteiger在LOTUS杂志上写的一篇文章，当时我也为该杂志写文章。



通常，如果我将这些数字作为计算机艺术的示例进行显示，则将隐藏图表的X和Y轴。但是我包括了坐标轴，因此您可以看到它们确实是Excel图表。



因此，让我们创建以下图表之一...





与典型的折线图不同，XY图表的每个点都需要两个值：X位置和Y位置。而且，如果图表显示的是折线，就像上面的图表一样，则该图表要求每条线有两对值：每个线段的起点和终点。

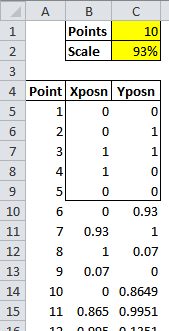

为了说明这一点，该表的前五个点定义了一个蓝色的正方形，该正方形概述了左上方的图表，而该简单的图表则位于该表格的下面。



表中的点1位于蓝色正方形的左下角，其中X和Y值均等于零。点2位于左上角，其中X值等于0，Y值等于1。这两套点定义了图表“绘图区”左侧的蓝色垂直线。



剩下的三个点画出正方形的其余部分，并在表中的点5处完成……点的值与点1相同。



该图的前10点的图表点6至点10定义了下一个方框的位置，该方框略微旋转，如图所示。



表格上方的“缩放”设置指定每个新旋转的形状应与之前的形状进行比较的大小。在此，例如，内盒的尺寸为外盒尺寸的93％。





首先，使用一个工作表启动一个新的工作簿，并将其命名为Square。然后输入上表第1至9行中显示的数字，文本和格式。



将范围名称分配给以黄色单元格标记的两个设置。为此，首先选择单元格C1。选择“ 公式”，“定义的名称”，“定义的名称”（或按Ctrl + Alt + F3）以启动“ 新名称” 对话框。将范围设置更改为正方形 ; 确保 名称文本为点 ; 然后选择 确定。现在选择单元格C2并重复此过程以定义名称Scale。



现在为显示的单元格输入以下公式：





将范围A10：C10复制到该列至少200行。（确切的行数并不重要。如果需要，可以添加更多行。）



要创建图表，请首先选择单元格B5到C列中公式底部的范围。（例如，您可以选择范围B5：C200。）



现在，在功能区中，选择“ 插入”，“图表”，“散点图”，“直线散点图”。在Excel创建图表之后，如有必要，将其剪切并粘贴到工作表的顶部区域。



根据需要选择并删除图表的图例，标题和网格线。然后单击图表轴之一，然后按Ctrl + 1 以启动“ 格式轴”对话框或侧面板。将最小轴选项设置为0（零），将最大值设置为1。然后对另一个轴执行相同的操作。



现在调整图表对象的大小，使其大致为正方形。





创建第一个图表后，我设置了一种方法来控制图表将显示多少个点。这样做给了我两个好处。首先，我可以尝试使用两种黄色设置来显着更改图表的外观。其次，我可以逐步浏览图表中的每个点，将表中的值与Excel如何在图表中显示每个新线进行比较。



为了控制图表显示的点数，我设置了两个动态范围名称。要设置这些名称，请再次按 Ctrl + Alt + F3以启动“ 新名称”对话框。输入 名称并引用下面第一行中显示的公式。选择“ 确定”后，使用第二个“ 名称”及其“ 引用公式” 重复该过程。





（单击此处可找到有关Excel的OFFSET功能的帮助。）



每个公式都会返回一个范围，其高度由工作表中名为Square的黄色Points设置 确定。



要测试您是否正确设置了这些名称，请按 F5启动“ 转到”对话框，然后输入Xplot作为 Reference。Excel应选择上面公式指定的范围。然后使用Yplot动态范围名称重复此测试。



确认两个动态范围名称正常工作后，需要在图表的SERIES公式中进行设置。



为此，请首先单击图表中的一条线。这样做时，您的公式栏应显示一个看起来像这样的公式：





替换第一个单元格地址Xplot并与第二 Yplot，给你这个公式：

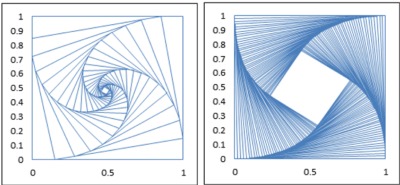

具有不同设置的XY图表按 Enter后，您可以轻松调整图表设置。



例如，该图中的第一个图表依赖于100点的设置和85％的比例。



第二张图表依赖于200点的设置和98％的比例。





生成三角形形状的表格。此页面顶部的八角形，星形和三角形使用不同数量的值来启动控制其图表的数据表。



例如，此处的三角形表格有四个点，而不是正方形使用的五个点。八角形表有九点。在所有情况下，最后一个点的值都与第一个点的值相同。



您可以在图表中尝试其他形状。您只需为需要绘制形状的每个点输入X和Y值。
